[openBIM] Moteur open source IFC pour Revit 2020 – La Version 20.2.0.0 est disponible

openBIM et standard IFC au coeur des préoccupations d’Autodesk

Autodesk soutient l’openBIM et le standard IFC depuis leur naissance. Dans une optique de faire bénéficier à tous les utilisateurs d’Autodesk Revit des corrections et améliorations apportées, Autodesk met régulièrement à jour son moteur open source IFC pour les versions les plus récentes de son application phare pour le BIM. Découvrez ci-dessous les nouveautés et téléchargez le moteur IFC pour Revit 2020 qui vous permettra d’aller au-delà de ce que le moteur intégré permet.

Améliorations générales :

Cette version contient plusieurs mises à jour et améliorations par rapport à la version par défaut de Revit IFC incluse dans Revit 2020 et des mises à jour supplémentaires de la version 20.1.0.1 antérieure. Cela permet de mettre la version 2020 pratiquement à l’identique de son équivalent 21.1.0.0 pour Revit 2021.
Les principales caractéristiques sont de nombreux développements effectués en vue de la certification IFC4 RV 1.2 (actuellement pour l’Architecture) actuellement toujours en cours bien que la plupart des exigences aient été implémentées dans cette version.
Les fichiers de paramètres partagés ont été consolidés en seulement 2 fichiers, l’un pour les paramètres d’instance et l’autre pour les paramètres de type (avec le suffixe [Type]). Le fichier contient des paramètres spéciaux influençant le comportement du module d’export et des paramètres collectés automatiquement à partir des définitions des jeux de propriétés IFC (collections IFC2x2, IFC2x3 et IFC4)
Diverses améliorations afin d’obtenir une géométrie cohérente (conforme à la formule d’Euler) ont été intégrées.

Nouvelles fonctionnalités :

  • Possibilité de remplacer le conteneur d’éléments à l’aide de IfcSpatialContainer. Valeurs valides : IFCSITE, IFCBUILDING ou tout nom de niveau valide
  • Les informations de couche de matériau IFC peuvent être ajoutées à Revit Material à l’aide d’un ensemble de paramètres : IfcMaterialLayer.IsVentilated, IfcMaterialLayer.Name, IfcMaterialLayer.Priority, IfcMaterialLayer.Description, IfcMaterialLayer.Category
  • IfcName peut également être affecté à Revit Material qui remplacera le nom du matériau lors de l’export
  • Pset_SiteCommon peut être exporté avec des paramètres spéciaux attachés en haut. Les informations sur le projet sont exportées même si aucun objet n’est exporté en tant que géométrie de site. Les paramètres sont préfixés avec « Pset_SiteCommon ».
  • Meilleur support pour les rampes personnalisées. L’export essaiera de détecter les volées et les paliers pour la rampe personnalisée. Des jeux de propriétés spécifiques pour les volées et les paliers peuvent être attribués à l’objet Rampe ou Escalier personnalisé à l’aide de paramètres spéciaux précédés de « Pset_rampFlightCommon ». et « PsetSlabCommon ». (pour le palier). Les paramètres peuvent être ajoutés avec (#). # représente un nombre qui suit l’ordre de tri de bas en haut
  • L’option « Exporter des pièces dans des vues 3D » dans la vue actuelle est désormais étendue pour prendre en charge la surface
  • Améliorations générales pour l’import de fichiers IFC4 dans Revit
  • Prise en charge IFC4 IfcMaterialConstituentSet pour l’export
  • Vérifier la validité du contenu du paramètre IfcGUID pour l’export
  • Mettre à jour la prise en charge de la version du schéma IFC4-Add2-TC1
  • Prise en charge des informations de positionnement de projet global à partir du point de base du projet et des informations de projection de carte pour l’intégration SIG

Corrections de bugs

Corrections de bugs sur les exports:

  • Problème corrigé avec les couleurs de présentation dans l’export IFC4 RV
  • L’option « Inclure les éléments en acier » pouvait parfois ne pas fonctionner correctement dans le passé. Cela fonctionne maintenant correctement.
  • Correction d’un problème avec la copie de la configuration d’export standard non modifiable
  • Problème résolu : l’export de IfcRampFlight obtient toujours un nouveau GUID
  • Correction d’un problème lié aux éléments en acier ne respectant pas l’option « Exporter uniquement les éléments visibles dans la vue »
  • Amélioration de l’export des barres d’armature (ferraillage), qui dans certains cas n’étaient pas été exportées
  • Petites canalisation manquant parfois lors de l’export
  • Géométrie de famille manquante si elle contient de très petits segments
  • La surface topographique est toujours exportée même si elle n’est pas visible dans la vue lors de l’export avec l’option « Exporter uniquement les éléments visibles dans la vue »
  • Éléments d’ouvrants manquant dans les éléments de façade
  • Problème lorsque la trame (grille) est exportée sans étage de construction
  • Impossible d’exporter la dalle / volume / dalle structurelle vers IfcCivilElement
  • Les propriétés personnalisées définies pour les fenêtres ne sont pas exportées
  • Correction d’un problème général d’export au format IFC2x2
  • URL corrigée pour les classifications UniFormat dans les fichiers IFC exportés
  • Problème lors de l’export d’une dalle sous le nom IfcCivilElement avec un type prédéfini
  • La pièce ou la surface n’est pas exportée lorsque la zone de coupe est active et que les options « Exporter uniquement les éléments visibles dans la vue » ainsi qu’ « Exporter les pièces à partir de vues 3D » sont sélectionnées
  • Problème d’export de la forme modifiée en tant que IfcCovering
  • Correction d’un problème mineur sur la version FRA de l’interface utilisateur d’export en raison de la longueur de l’intitulé pour les boîtes de dialogue « Nom du fichier et Adresse du projet »
  • Correction d’un problème de modification du GUID lors de l’utilisation de l’onglet Acier
  • Mauvais placement des pièces, des meubles ou des trames quand aucun niveau n’est sélectionné pour être exporté en tant qu’étage de bâtiment (sera exporté dans IfcBuilding ou IfcSite à la place)
  • Amélioration de l’export des murs inclinés
  • Correction d’un problème de plantage lors de l’export d’éléments en acier
  • Emplacement incorrect pour les escaliers et toposurfaces BRep lors de l’export
  • Ancrage de connexion en acier manquant à l’export
  • Export amélioré pour les géométries trop facetisées
  • Certains ensembles de propriétés peuvent être exportés deux fois lors de l’export IFC4RV
  • La quantité NetVolume pouvait être manquante dans l’export IFC4RV
  • Amélioration de l’export des ouvertures dans certaines familles extrudées avec des décalages de placement
  • Problème résolu lors de l’export du fichier maître lié qui n’a aucun niveau sélectionné en tant qu’étage de bâtiment

Corrections de bugs sur les imports :

  • Amélioration de la liaison des armatures IFC contenant de très petits segments de ligne dans la Directrix
  • Certaines données IFC4 contenant des IfcColumns d’AllPlan n’ont pas pu être importées
  • Correction de plusieurs problèmes liés à l’import de fichiers IFC depuis Trimble Tekla Structure
  • Amélioration du traitement du texte dans la table de mappage d’import des classes IFC
  • Import des entités contenant une géométrie solide issues d’une modélisation par sweep
  • Import plus tolérant pour certaines « mauvaises » géométries, par ex. géométrie auto-sécante
  • Import plus tolérant pour les géométries contenant de très petits segments de courbe
  • Amélioration de l’import de fichier IFC situés loin de l’origine

Problèmes connus :

  • La combinaison d’une zone de coupe dans la vue courante et l’utilisation de l’option « Utiliser la vue active lors de la création de la géométrie » peut entraîner l’échec de certains murs coupés par la zone de coupe lors de l’export, car certaines géométries sont manquantes. La solution consiste à éviter d’utiliser une zone de coupe qui coupe les murs
  • Dans l’export IFC4 RV, plusieurs objets tels que les murs, les sols, les toits et les plafonds sont exportés en utilisant leurs « couches d’éléments » comme éléments de géométrie distincts. Cependant, en raison de la limitation actuelle, les objets dont la forme a été modifiée manuellement peuvent ne pas être exportés avec les couches

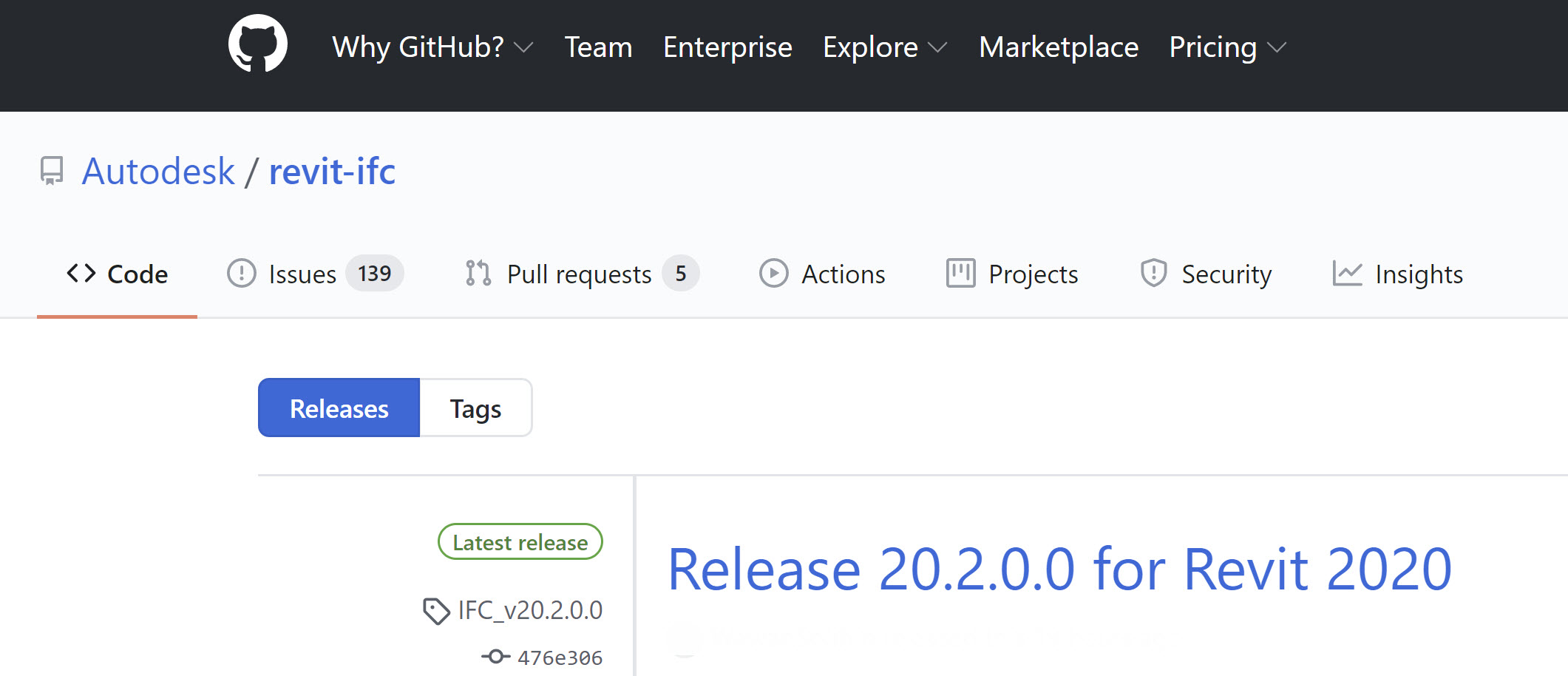

Vous pouvez télécharger cette version du moteur open source IFC de Revit pour Revit 2020 en cliquant ici.
